Разработка чертежей КМД

Разработка чертежей КМД

Наша компания разработает для Вас рабочую документацию стадии КМД (конструкции металлические деталировочные). В комплект документации КМД входят отправочные марки (сборочные единицы) с деталировкой и необходимыми ведомостями, предназначенные для производства металоконструкций на заводе-изготовителе, а также комплект монтажных схем, предназначенный для сборки отправочных марок на монтаже.

Качественно разработанная документация раздела КМД позволяет правильно изготовить металоконструкции в кратчайшие сроки и безошибочно собрать металоконструкции на монтаже. Разработкой КМД в нашей организации занимаются специалисты с многолетним опытом при помощи самых современных программных комплексов, позволяющих сократить сроки проектирования и избежать ошибок в проектировании.

Как заказать у нас разработку КМД:

  • Связаться с нами по телефону (стационарный) +7(495)642-28-79, мы поможем Вам составить задание на проектирование и вышлем наш опросный лист
  • Выслать задание на проектирование на наш почтовый ящик office@prokmd.ru.

Стоимость разработки КМД

Стоимость разработки КМД расчитывается для каждого проекта индивидуально и зависит от следующих факторов:

  • Качества и полноты исходной документации
  • От сроков проектирования
  • Сложности и трудоёмкости проекта
  • От требований к оформлению

После получения и анализа исходных данных для проектирования мы вышлем Вам коммерческое предложение, в котором будет указана стоимость разработки КМД и сроки. Анализ проекта занимает в среднем 1-2 часа.

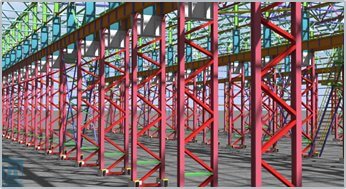

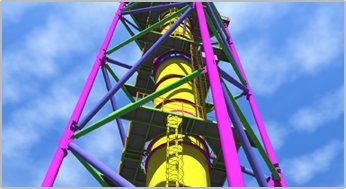

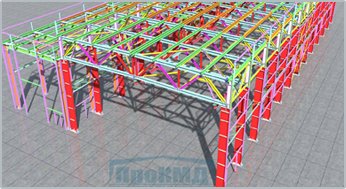

Примеры чертежей КМД

Наша компания разработала большое количество проектов различных конструктивных схем и степени сложности. Подробно ознакомиться с примерами наших проектов КМД можно в разделе примеры чертежей.

Сроки разработки раздела КМД

Сроки разработки раздела КМД зависят от сложности и качества исходной документации. Для каждого проекта сроки устанавливаются индивидуально и оговариваются при предоставлении коммерческого предложения.

Чтобы снизить сроки разработки раздела КМД необходимо:

  1. При необходимости согласования изменений в проекте, а также при возникновении вопросов к разделу КМ и исправлении ошибок в проектировании раздела КМ заказчику следует оперативно решать вышеперечисленные проблемы с разработчиками исходной документации. Все вопросы в процессе разработки КМД направляются на электронную почту заказчика.
  2. Также возможна поэтапная выдача чертежей, которая позволяет начать производство металоконструкций до получения полного комплекта раздела КМД. Сроки начала поэтапной выдачи чертежей и выдаваемые элементы оговариваются заранее, составляется график.
  3. Очень важно оперативно решать возникающие в процессе разработки КМД неувязки и вопросы по документации раздела КМ. При необходимости разрешить неувязки, ошибки, неточности и согласования раздела КМ, заказчику высылаются вопросы на электронную почту. Нужно помнить, что несвоевремееное решение вопросов, влечёт увеличение сроков разработки раздела КМД.

Состав раздела КМД

Состав и оформление раздела КМД выполняется на основании внутренних требований нашей организации, которые разработаны из многолетнего опыта наших проектировщиков, удобства чтения чертежей, требований производства и опыта работы с заказчиками и включает в себя:

    • Титульный лист;
    • Лист общих данных;
    • Ведомость отправочных элементов (марок);
    • Ведомость монтажных метизов;
    • Выборка металла для заказа металлопроката;
    • Ведомость отдельных деталей;
    • Чертежи отправочных элементов (марок);
    • Чертежи отдельных деталей;
    • Монтажные схемы и монтажные узлы;
    • Сравнительная таблица выборки металлопроката КМ и КМД (при необходимости)

Проект выдаётся в следующих форматах:

  • Чертежи и ведомости в формате PDF постраничные (каждый лист в отдельном файле), имя файла соответствует содержанию листа;
  • Чертежи и ведомости в формате PDF многостраничные (все листы в одном файле), имя файла соответствует содержанию рездела;
  • Чертежи и ведомости в формате DWG постраничные (каждый лист в отдельном файле), имя файла соответствует содержанию листа;
  • В распечатанном виде (прописывается в договоре);
  • Ведомости в формате XLS (при необходимости);
  • Отдельные детали в формате DWF (каждая деталь в отдельном файле, имя файла соответствует номеру детали) для станков с ЧПУ.
